In der ARTA Version 1.9.2 wurden Fehler behoben und Anpassungen vorgenommen. Wie man den aktuellen Release Notes entnehmen kann, wurde unter anderem auch die Methode zur Kalibrierung für Impedanzmessungen in LIMP geändert. Diese neue Methode zur Kalibrierung bringt es leider auch mit sich, dass man die alte ARTA Messbox nicht mehr wie vorgesehen nutzen kann. Allerdings gibt es dafür einen Workaround:
- Chassis von der Messbox trennen
- Schalter zum kalibrieren nicht auf “Impedance Calibration”, sondern auf “Impedance Measurement” stellen
- In LIMP auf “CAL” klicken und dort die Kalibrierung vornehmen
- Chassis an die Messbox anschließen und wie gewohnt messen

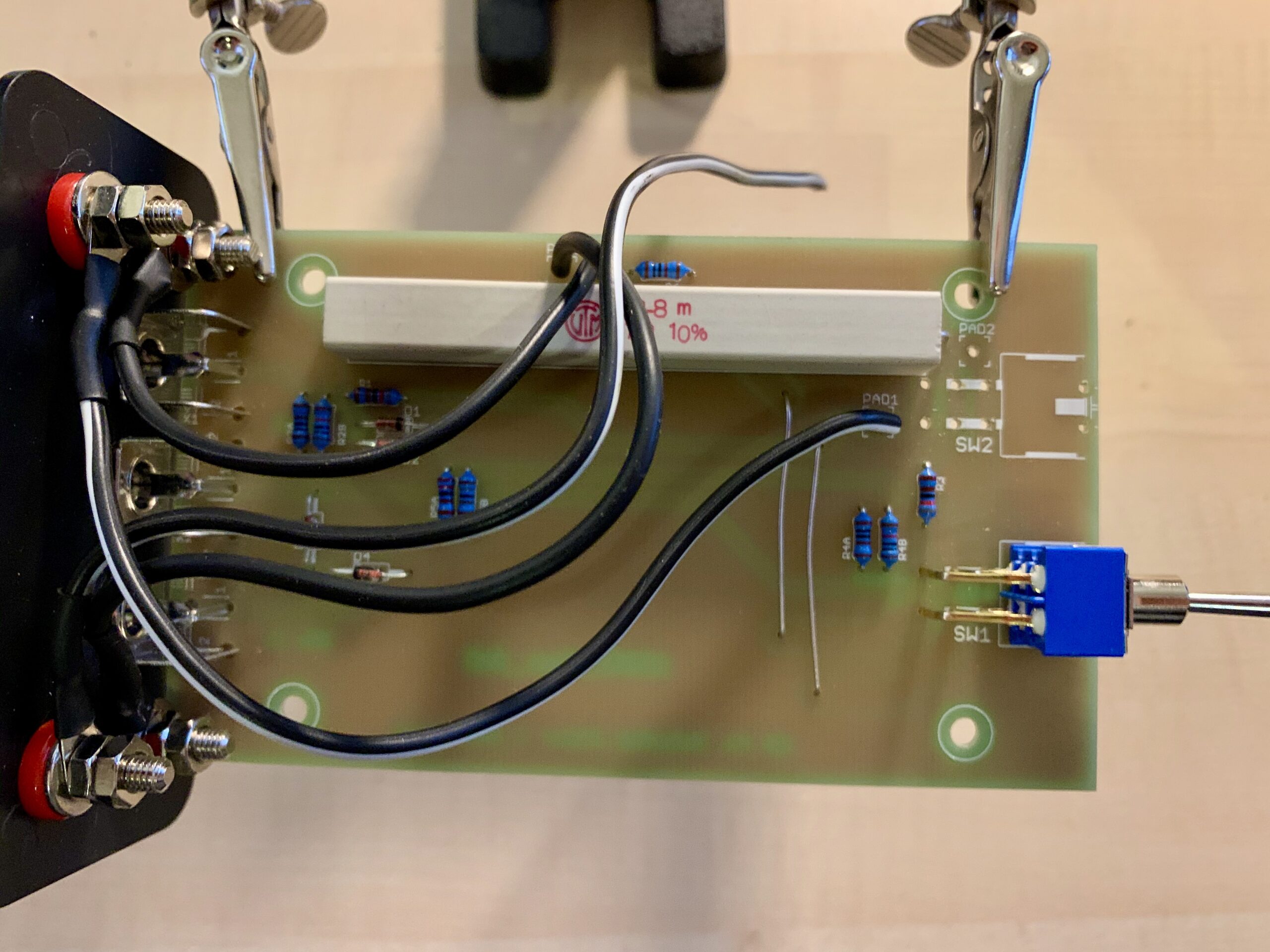

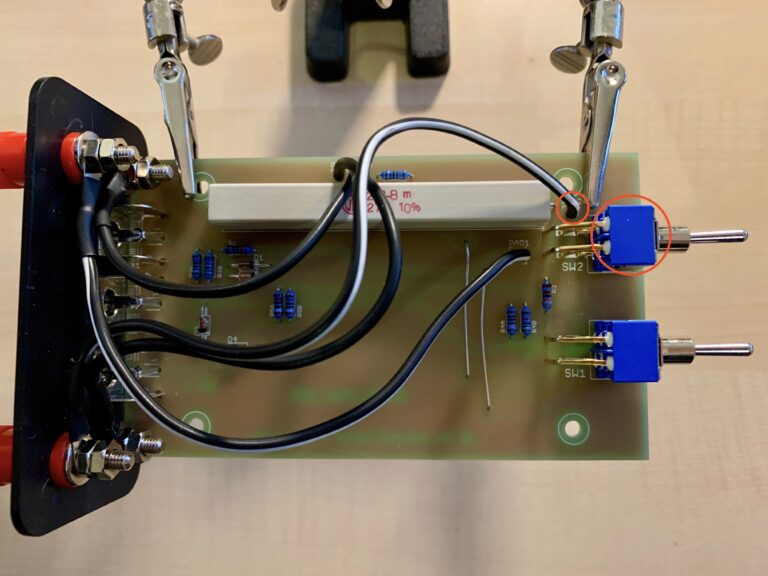

Beginnen wir damit, den Schalter SW2 auszulöten, um besser an dessen Pins arbeiten zu können. Dasselbe gilt für das Kabel an PAD2:

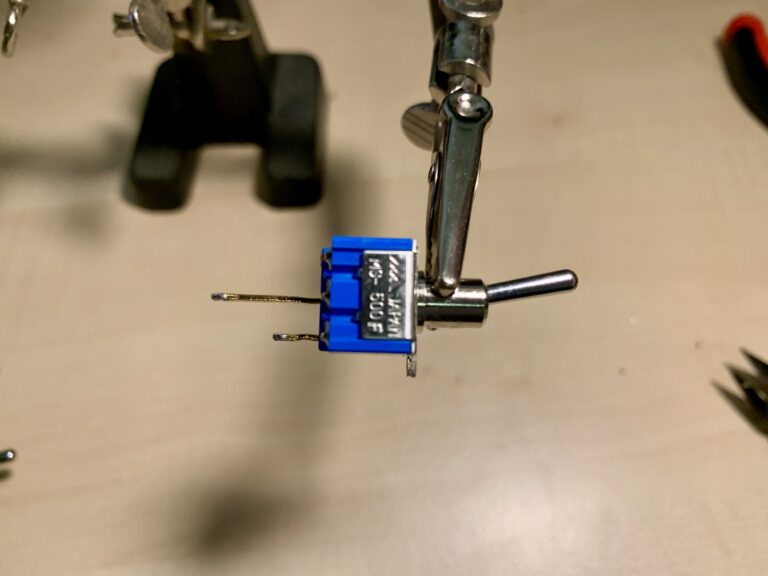

Insgesamt hat der Schalter 6 Pins. Benötigt werden nur 2 davon. Sieht man sich den Schalter von hinten an, benötigen wir den mittleren sowie den unteren Pin auf der linken Seite. Die anderen 4 werden abgeknipst:

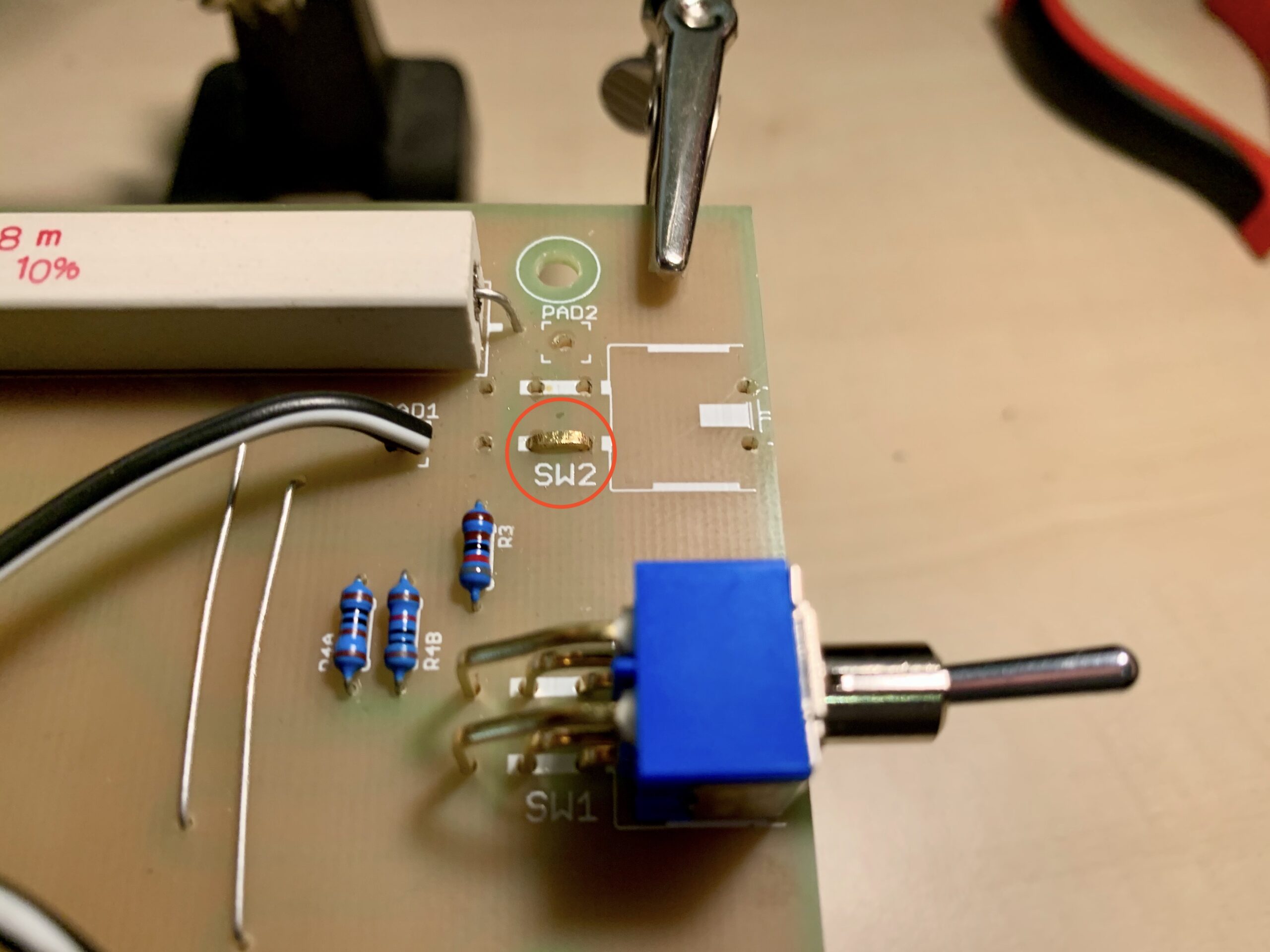

Eines der abgeknipsten Beinchen wird als Brücke eingelötet. Damit wird die Box wie oben beschrieben entsprechend geschaltet, ohne den Schalter auf “Impedance Measurement” stellen zu müssen.

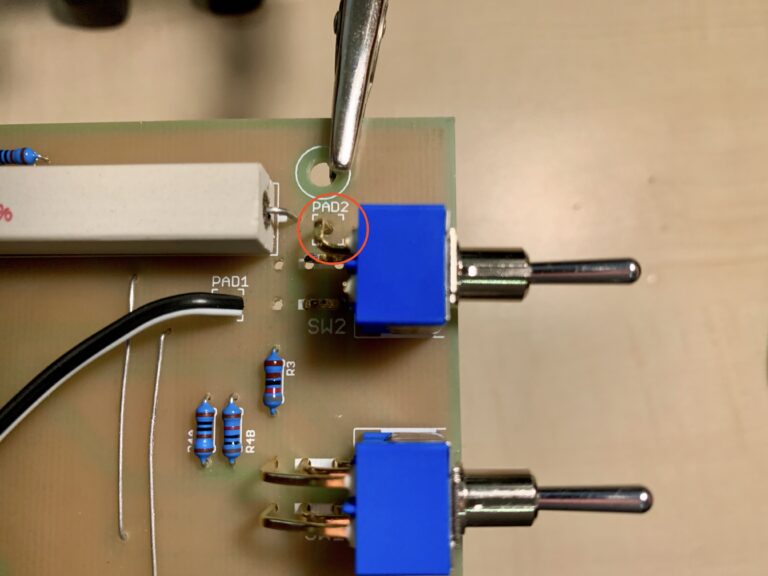

Das mittlere Beinchen ist gerade so lang, dass man es verbiegen und mit PAD2 verlöten kann. Dabei bitte unbedingt vorsichtig vorgehen, damit das Beinchen nicht abbricht. Im schlimmsten Fall kann das Beinchen durch ein Stück Kabel ersetzt werden.

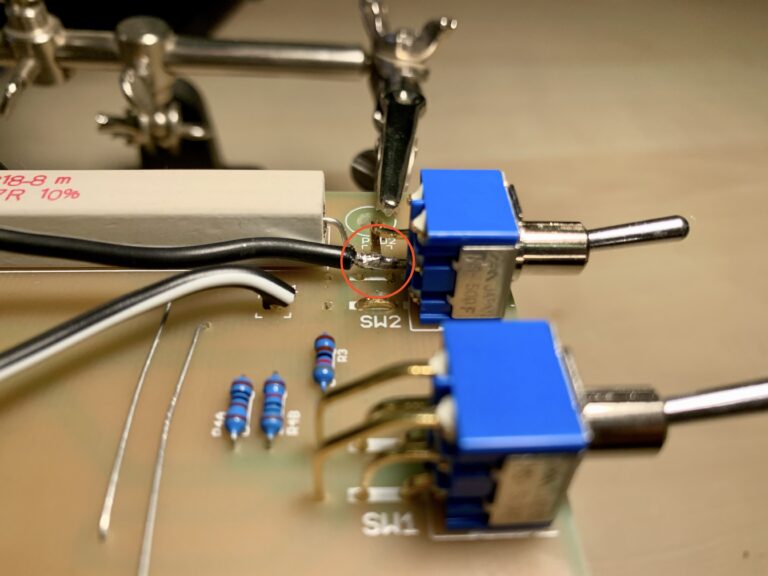

Ist das erledigt, muss nur noch das Kabel, welches ursprünglich mit PAD2 verbunden war, an das untere Beinchen am Schalter gelötet werden.
Damit ist die Modifikation abgeschlossen. Die Brücke sorgt dafür, dass die Box wie in den Release Notes beschrieben, permanent in der alten Stellung “Impedance Measurement” steht. Die Funktion des Schalters wird geändert, dass er das Chassis in der Stellung “Impedance Calibration” von der Box trennt und in der Stellung “Impedance Measurement” wieder mit der Box verbindet. Eine Änderung des Labels auf der Box ist nicht nötig, da der Schalter die Box wie angeschrieben in den entsprechenden Modus schaltet.
Viel Spaß beim Umbau der ARTA Messbox!
Moin, moin,
jetzt habe ich meine alte Arta-Box verlegt und will eine neue mit dem platinen-Layout V.3.2 (die gibts noch beim Grafe zu kaufen) aufbauen. Lese ich das da oben richtig, dass die Änderung NUR für die ganz alte V.1 gilt, obwohl die ARTA-Software (1.9.2) ja in 2019 herauskam?
Die Application Notes (AN1-ANx) sind ja stellenweise arg durcheinander mit unterschiedlichsten Datum und Versionen beschriftet… da kann man nicht wirklich erkennen was wie und welches Layout nun ab wann gilt.
mfg
Servus Antonio,
ich kenne die ganz alten Platinen nicht, sondern habe selbst die von dir genannte V3.2 in meiner Box. Und genau für diese Box ist die beschriebene Modifikation gedacht.
Viele Grüße,
Rouven
